YCD-32型液压道岔捣固机装置原理

YCD-32型液压道岔捣固机采用高性能、高品质、进口汽油机为动力，具有稳定的大马力输出，燃油消耗率低，润滑油耗量少，质量小，噪音低等特性。也可根据用户需要采用电动机或柴油机为动力。

YCD-32型液压道岔捣固机装置原理：

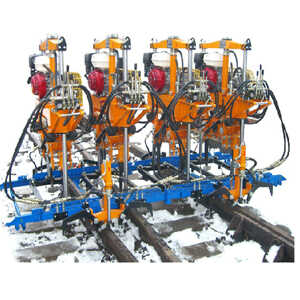

YCD-32型液压道岔捣固机采用捣固装置与夹钳分开的结构：捣固装置可在走行架上水平横向移动，可使捣固镐在道岔不同位置捣固作业。夹钳采用可拆式铰接摆动式双重液压缸结构，夹钳动作迅速，方便上下道作业，操作方便，可在道岔转辙器、辙又及护轨、鱼尾板接头等任一位置夹住钢轨，在起道量小、道床板结的条件下均能使捣镐下插捣固作业。传动离合器采用离心块摩擦片式结构，传递扭距大，降低传动损失，提高了传动效率。振动箱采用内置偏心铁式，振动箱温升低，安全可靠。捣固机四片捣固装置为一组同时作业，下插力大，每片捣固装置由一对镐臂组成，可在道岔任意部位捣固作业，同时每对捣固镐由两个油缸驱动，夹实力大，捣固质量好，作业效率高。道岔捣固时，无须搬动尖轨，即可实现道岔直股、曲股转线。捣固装置部分与夹轨钳液压回路采用快换接头连接，拆装方便，下道迅速。镐撑插入道碴深度可由枕下的90mm调至110mm，可适用不同型号的钢轨及轨枕的捣固作业。镐撑间行程为310mm～580mm适用提速道岔捣固作业。
