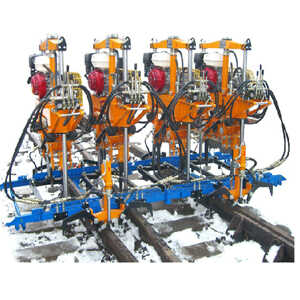

YCD-32型液压道岔捣固机(有夹轨装置)

一、液压道岔捣固机用途及特点

l、该机采用高性能、高品质、进口汽油机为动力，具有稳定的大马力输出，燃油消耗率低，润滑油耗量少，质量小，噪音低等特性。也可根据用户需要采用电动机或柴油机为动力。

2、采用捣固装置与夹钳分开的结构：捣固装置可在走行架上水平横向移动，可使捣固镐在道岔不同位置捣固作业。

3、夹钳采用可拆式铰接摆动式双重液压缸结构，夹钳动作迅速，方便上下道作业，操作方便，可在道岔转辙器、辙又及护轨、鱼尾板接头等任一位置夹住钢轨，在起道量小、道床板结的条件下均能使捣镐下插捣固作业。

4、传动离合器采用离心块摩擦片式结构，传递扭距大，降低传动损失，提高了传动效率。

5、振动箱采用内置偏心铁式，振动箱温升低，安全可靠。

6、捣固机四片捣固装置为一组同时作业，下插力大，每片捣固装置由一对镐臂组成，可在道岔任意部位捣固作业，同时每对捣固镐由两个油缸驱动，夹实力大，捣固质量好，作业效率高。

7、道岔捣固时，无须搬动尖轨，即可实现道岔直股、曲股转线。

8、捣固装置部分与夹轨钳液压回路采用快换接头连接，拆装方便，下道迅速。

9、镐撑插入道碴深度可由枕下的90mm调至110mm，可适用不同型号的钢轨及轨枕的捣固作业。

10、镐撑间行程为310mm～580mm适用提速道岔捣固作业。

二、液压道岔捣固机主要性能

1、动力：

汽油机GX270    功率：5．1kw

自重：25kg

满载转速：3600r/min

燃油消耗率：≤374g/kw．h

2、振动频率：67Hz

3、液压系统工作压力：5.0～6.0Mpa(出厂前调定)

4、下插力：17KN

5、夹实力：7．5KN

6、下插深度：90—110mm(轨枕底面以下)

7、生产效率：350根轨枕/小时

8、夹轨方式：夹钳采用可拆式铰接摆动式双重液压缸夹轨结构

9、捣固装置净重：≤300kg/片

10、外形尺寸：1200mm×520mm×1500mm

11、液压道岔捣固机作业形式

(1)四片为一组，适用于50kg/m、60kg/m单开道岔、对称道岔、交叉渡线。

(2)二片为一组，适用于50kg/m、60kg/m复式交分道岔。

12、下道方式：即可单侧下道，也可双侧下道。

13、走行架走行轮距：1435mm
